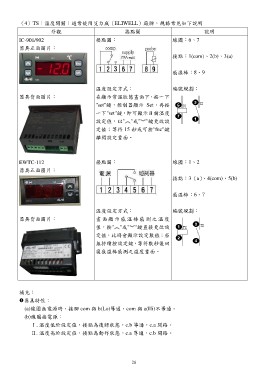

（4）TS：溫度開關：通常使用艾力威（ELIWELL）廠牌，規格常見如下說明

外觀 接點圖 說明

IC-901/902 接點圖： 線圈：6、7

器具正面圖片：

接點：1(com)、2(b)、3(a)

感溫棒：8、9

溫度設定方式： 編號規劃：

器具背面圖片： 在顯示常溫狀態畫面下，按一下

"set"鍵，控制器顯示 Set，再按

一下"set"鍵，即可顯示目前溫度

設定值，以"︽"或"︾"鍵更改設

定值；等待 15 秒或可按"fnc"鍵

離開設定畫面。

EWTC-112 接點圖： 線圈：1、2
器具正面圖片：
接點：3（a）、4(com)、5(b)
器具背面圖片：
感溫棒：6、7

溫度設定方式： 編號規劃：

畫面顯示感溫棒感測之溫度

值，按"︽"或"︾"鍵直接更改設

定值，此時會顯示設定數值；若

無持續按設定鍵，等待數秒後回

復感溫棒感測之溫度畫面。

補充：
器具特性：

(a)線圈無電源時，接腳 com 與 b(Lo)導通，com 與 a(Hi)不導通。
(b)線圈接電源：

Ⅰ.溫度低於設定值，接點為復歸狀態，c.b 導通，c.a 開路。
Ⅱ.溫度高於設定值，接點為動作狀態，c.a 導通，c.b 開路。
