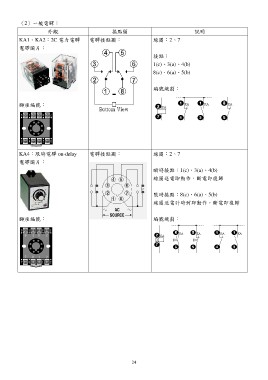

（2）一般電驛： 接點圖 說明
外觀 電驛接點圖：
線圈：2、7
KA1、KA2：2C 電力電驛
電驛圖片：

接點：
1(c)、3(a)、4(b)
8(c)、6(a)、5(b)

編號規劃：

腳座編號：

KA4：限時電驛 on-delay 電驛接點圖： 線圈：2、7
電驛圖片：
瞬時接點：1(c)、3(a)、4(b)
腳座編號： 線圈送電即動作，斷電即復歸

限時接點：8(c)、6(a)、5(b)
線圈送電計時到即動作，斷電即復歸

編號規劃：
