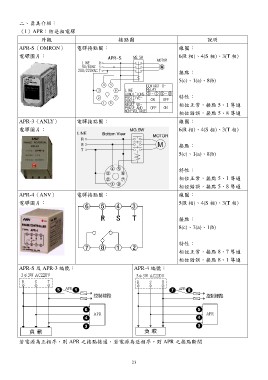

二、器具介紹： 接點圖 說明
（1）APR：防逆相電驛 線圈：
6(R 相)、4(S 相)、3(T 相)
外觀
APR-S（OMRON） 電驛接點圖：
電驛圖片：

接點：
5(c)、1(a)、8(b)

APR-3（ANLY） 電驛接點圖： 特性：
電驛圖片： 相位正常，接點 5、1 導通
相位錯誤，接點 5、8 導通
線圈：
6(R 相)、4(S 相)、3(T 相)

接點：
5(c)、1(a)、8(b)

APR-4（ANV） 電驛接點圖： 特性：
電驛圖片： 相位正常，接點 5、1 導通
相位錯誤，接點 5、8 導通
線圈：
5(R 相)、4(S 相)、3(T 相)

接點：
8(c)、7(a)、1(b)

特性：
相位正常，接點 8、7 導通
相位錯誤，接點 8、1 導通

APR-S 及 APR-3 編號： APR-4 編號：

若電源為正相序，則 APR 之接點接通，若電源為逆相序，則 APR 之接點斷開
