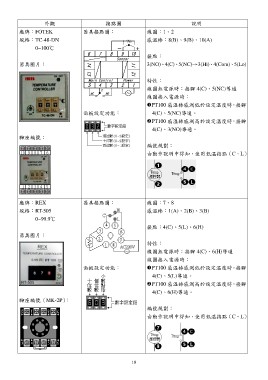

外觀 接點圖 說明
廠牌：FOTEK 器具接點圖： 線圈：1、2
規格：TC-48-DN 感溫棒：8(B)、9(B)、10(A)

0~100℃ 接點：
3(NO)、4(C)、5(NC)→3(Hi)、4(Com)、5(Lo)
器具圖片：
特性：
面板設定功能： 線圈無電源時：接腳 4(C)、5(NC)導通
線圈接入電源時：
腳座編號： PT100 感溫棒感測低於設定溫度時，接腳

4(C)、5(NC)導通。
PT100 感溫棒感測高於設定溫度時，接腳

4(C)、3(NO)導通。

編號規劃：
由動作說明中得知，使用低溫接點（C、L）

廠牌：REX 器具接點圖： 線圈：7、8
規格：RT-505 感溫棒：1(A)、2(B)、3(B)

0~99.9℃ 接點：4(C)、5(L)、6(H)

器具圖片： 特性：
線圈無電源時：接腳 4(C)、6(H)導通
面板設定功能： 線圈接入電源時：
PT100 感溫棒感測低於設定溫度時，接腳
腳座編號（MK-2P）：
4(C)、5(L)導通。
PT100 感溫棒感測高於設定溫度時，接腳

4(C)、6(H)導通。

編號規劃：
由動作說明中得知，使用低溫接點（C、L）
