Page 72 -
P. 72

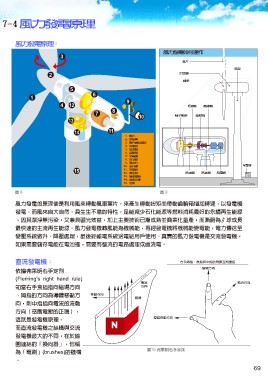

風力發電原理
風力發電原理： 風力發電如何運作 塔架
3 葉片
2
引擎艙
5 軸承
1
6
4 12 9
13
14 低速軸 高速軸
15 78 10 轉子軸承 齒輪箱
圖8 11 變壓器
1. 葉片 煞車器 煞車器 發電機
2. 旋轉翼
3. 葉片螺距調節
4. 煞車器
5. 低速軸
6. 齒輪箱
7. 發電機
8. 控制器
9. 風速計
10. 風向標
11. 引擎艙
12. 高速軸
13. 偏搖齒輪
14. 偏搖馬達
15. 塔架
圖9
風力發電的原理便是利用風來轉動風車葉片，來產生轉動扭矩而帶動齒輪箱增加轉速，以發電機
發電。而風來自大自然，具生生不息的特性，是能減少石化能源等燃料消耗最好的永續再生能源
，因其潔淨無污染，又兼具觀光效益，加上主要技術已漸成熟並商業化量產，而漸蔚為全球成長
最快速的主流再生能源。風力發電機轉風能為機械能，再經發電機將機械能變電能，電力傳送至
變壓系統做升、降壓處理，最後經輸電系統送電給用戶使用。真實的風力發電機是交流發電機，
如果需要儲存電能在電池裡，需要有整流的電路處理成直流電。
直流發電機： 電流 右手姆指、食指和中指的角度互相垂直
方向 磁場方向
依據弗萊明右手定則
(Fleming's right hand rule) 磁場 電流方向
知當右手食指指向磁場方向
、姆指的方向為導體移動方 移動方向
向，則中指指向電流的流動
方向（感應電壓的正端）， 導體移動方向
這就是發電機原理。
而直流發電機之結構與交流 圖10 弗萊明右手定則
發電機最大的不同，在於線
圈連結的「換向器」，俗稱
為「電刷」(brushes)的機構
。
69
