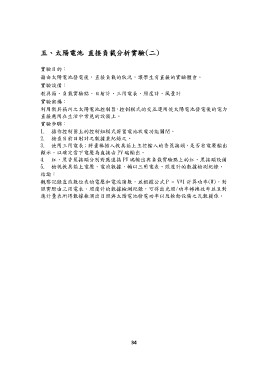

五、太陽電池 直接負載分析實驗(二)

實驗目的：
藉由太陽電池發電後，直接負載的狀況，讓學生有直接的實驗體會。
實驗設備：
教具箱、負載實驗點、日射計、三用電表、照度計、風量計
實驗架構：
利用教具箱內之太陽電池控制器，控制模式的交互運用使太陽電池發電後的電力
直接應用在生活中常見的設備上。
實驗步驟：
1. 操作控制器上的控制鈕模式將蓄電池放電功能關閉。
2. 檢查目前日射計之數據並紀錄之。
3. 使用三用電表；將量棒插入教具箱上主控輸入的香蕉接頭，是否有電壓輸出
顯示，以確定當下電壓為直接由 PV 端輸出。
4. 紅、黑香蕉接頭分別對應連接 PV 端輸出與負載實驗點上的紅、黑接頭設備
5. 檢視教具箱上電壓、電流數據，輔以三用電表、照度計的數據檢測紀錄。
結論：
觀察記錄直流數位表的電壓和電流讀數，並根據公式 P = V*I 計算功率(W)，對
照實際由三用電表、照度計的數據檢測紀錄，可得出光照/功率轉換效率並且對
應計量表所得數據推演出日照與太陽電池發電功率以及推動設備之瓦數關係。
