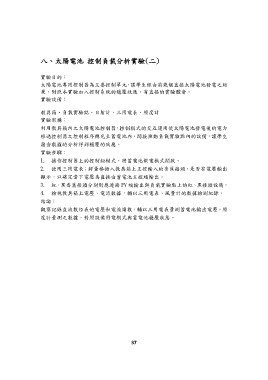

八、太陽電池 控制負載分析實驗(二)

實驗目的：
太陽電池專用控制器為主要控制單元，讓學生經由前幾個直接太陽電池發電之結
果，對照本實驗加入控制系統的穩壓效應，有直接的實驗體會。
實驗設備：
教具箱、負載實驗點、日射計、三用電表、照度計
實驗架構：
利用教具箱內之太陽電池控制器，控制模式的交互運用使太陽電池發電後的電力
經過控制器之控制程序轉充至蓄電池內，間接推動負載實驗點內的設備，讓學生
藉由數據的分析得到穩壓的效應。
實驗步驟：
1. 操作控制器上的控制鈕模式，將蓄電池供電模式開啟。
2. 使用三用電表；將量棒插入教具箱上主控輸入的香蕉接頭，是否有電壓輸出
顯示，以確定當下電壓為直接由蓄電池主控端輸出。
3. 紅、黑香蕉接頭分別對應連接 PV 端輸出與負載實驗點上的紅、黑接頭設備。
4. 檢視教具箱上電壓、電流數據，輔以三用電表、風量計的數據檢測紀錄。
結論：
觀察記錄直流數位表的電壓和電流讀數，輔以三用電表量測蓄電池輸出電壓，照
度計量測之數據，對照設備用電模式與蓄電池穩壓狀態。
