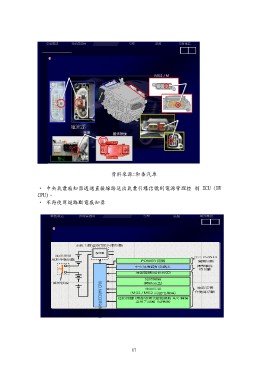

車型概述 技術員適用 引擎 底盤 車身電器

MG1 / M

電池部 維修接頭

接頭

暫定

67

資料來源:和泰汽車

‧ 中央氣囊感知器透過直接線路送出氣囊引爆信號到電源管理控 制 ECU (HV
CPU)。
‧ 不再使用迴路斷電感知器

車型概述 技術員適用 引擎 底盤 車身電器

系統主繼電器用於自動切斷

維修接頭 SMR
用於手動切斷
電源管理控制 ECU(HV CPU) POWER 開關 使用 POWER
維修接頭 開關切斷
中央氣囊感知器總成 撞擊事件
時切斷
連鎖開關(維修接頭)
連鎖裝置
連結開關 作動時切斷
(轉換器蓋)

連鎖開關
(MG1 / MG2 高壓電接頭)
連鎖開關 (電動變頻式壓縮機附 A/C 轉換

器用之高壓 電接頭)

68
