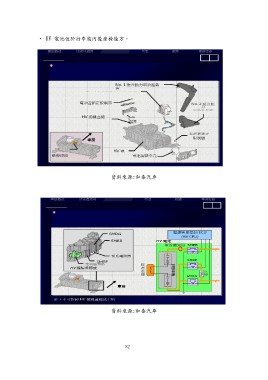

‧ HV 電池位於行李箱內後座椅後方。

車型概述 技術員適用 引擎 底盤 車身電器

No. 1 複合動力電池進氣 No. 2 複合動
管 力
電池冷卻鼓風機總成 (無刷式)
電池進氣管
電池蓋鎖定限制器
電池蓋鎖定
HV 接線盒總 限制器
成

車前

維修接頭 HV 電 電池智慧單元
池
53

資料來源:和泰汽車

車型概述 技術員適用 引擎 底盤 車身電器

SMRG 電源管理控制 ECU
SMRB (HV CPU)

預充電阻器 HV 電池
電流感S知M器RP 電流感知器 SMRB
HV 接線盒總成
SMRP
車前
SMRG
維修接頭
電池模組
電阻

註：不可拆卸 HV 接線盒總成上的
54 SMR.

資料來源:和泰汽車
