車型概述 技術員適用 引擎 底盤 車身電器

HV 電池組 轉換器含變壓器總成 複合動力聯合
(DC 244.8 V) 傳動器

電池模組 升壓變壓器 轉換器 MG2 MG1
(DC 244.8 V DC 650 V [最高])
SMR (DC AC)
DC/DC 變壓
DC 器 MG2
244.8 V 用
(DC 244[輔.8 助V 電瓶D] C 14 V) MG1
用

電動變頻式壓縮 輔助
機附 A/C 轉換 電瓶
器

42

資料來源:和泰汽車

IPM:智慧型電源模組 IGBT:絕緣閘雙極電晶體

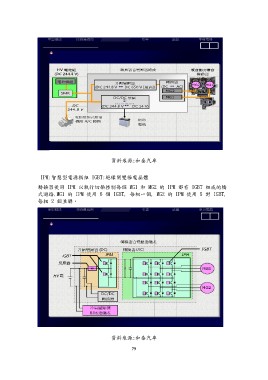

轉換器使用 IPM 以執行切換控制每個 MG1 和 MG2 的 IPM 都有 IGBT 組成的橋
式迴路.MG1 的 IPM 使用 6 個 IGBT, 每相一個, MG2 的 IPM 使用 6 對 IGBT,
每相 2 個並聯。

車型概述 技術員適用 引擎 底盤 車身電器

升壓變壓器 (DC) 轉換器含變壓器總成 IGBT
IPM 轉換器 (AC) MG1

IGBT IPM
反應器

HV 電
池

MG2

DC/DC
轉換器
冷氣壓縮機
附馬達總成

43

資料來源:和泰汽車
