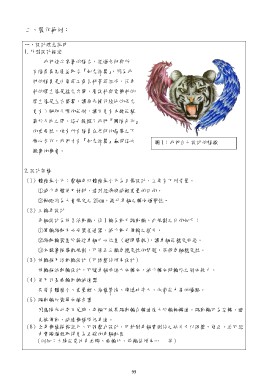

二、製作範例： 圖 1：我們自己設計的隊徽

ㄧ、設計理念說明
1.外型設計描述

我們這次參賽的隊名，經過老師與所
有隊員集思廣益取名『如虎添翼』，因為我
們的隊員是由高英工商各科菁英組成，汽車
科的學生像是猛虎出閘，廣設科與電機科的
學生像是左右雙翼，讓原先橫行陸地的老虎
更有了翱翔天際的能耐，讓它更有本錢能稱
霸於天地之間。這也提醒了我們『團隊合作』
的重要性，唯有所有隊員在老師的指導之下
齊心合作，我們才有『如虎添翼』贏得這次
競賽的機會。

2.設計架構
（1）體積最小化：整輛車以體積最小化為目標設計，主要有下列考量。

①減少車體使用材料，達到經濟與減輕重量的目的。
②軸距約為大會規定之 25cm，提升車輛之轉向過彎性。
（2）三輪車設計
車輛設計為前 2 活動輪，後 1 輪為動力驅動輪。此規劃之目的如下：
①單輪驅動不必安裝差速器，減少動力傳輸之損失。
②驅動輪裝置於接近車輛中心位置（避開導軌），讓車輛能穩定前進。
③本競賽採導軌規劃，可修正三輪車穩定性的問題，保持車輛穩定性。
（3）前輪採用活動輪設計（可調整後傾角設計）
前輪採活動輪設計，可隨車輛前進方向轉向，減少轉向時輪胎之側向推力。
（4）使用行星齒輪同軸減速器
具備有體積小、重量輕、結構緊湊、傳遞功率大、承載能力高的優點。
（5）驅動輪加裝單向離合器
因應陽光功率不足時，車輛下坡其驅動輪自轉速度大於輪軸轉速，驅動輪可為空轉，避
免被傳動、減速機構降低車速。
（6）全車機構採模組化、可調整式設計，可針對車輛實測後之缺失予以調整、修正，並可經
由實驗過程取得更為正確的車輛配置
（例如：太陽能電池串並聯、齒輪比、前輪後傾角… 等）
