CH-CPLD 補充教材

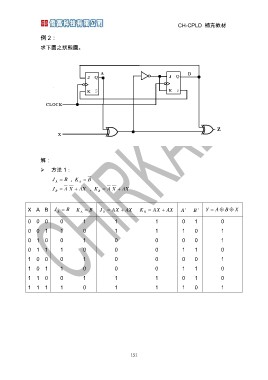

例 2：
求下圖之狀態圖。
解：
¾ 方法 1：
JA = B，KA = B
J B = A X + AX ， K B = A X + AX
X A B JA = B KA = B J B = AX + AX K B = AX + AX A+ B+ Y = A⊕ B ⊕ X
000 0 1 1 1 01 0
1 1 10 1
001 1 0 0 0 00 1
0 0 11 0
010 0 1 0 0 00 1
0 0 11 0
011 1 0 1 1 01 0
1 1 10 1
100 0 1
101 1 0
110 0 1
111 1 0
