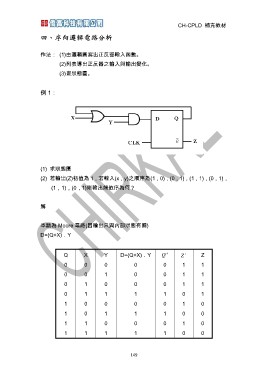

Page 151 -

CH-CPLD 補充教材

四、序向邏輯電路分析

作法： (1)由邏輯圖寫出正反器輸入函數。
(2)列表導出正反器之輸入與輸出變化。
(3)畫狀態圖。

例 1：

(1) 求狀態圖
(2) 若輸出(Z)初值為 1，若輸入(x，y)之順序為(1，0)，(0，1)，(1，1)，(0，1)，

(1，1)，(0，1)則輸出端依序為何？

解

本題為 Moore 電路(因輸出只與內部狀態有關)
D=(Q+X)．Y

Q X Y D=(Q+X)．Y Q + Z + Z

0 0 0 0 011

0 0 1 0 011

0 1 0 0 011

0 1 1 1 101

1 0 0 0 010

1 0 1 1 100

1 1 0 0 010

1 1 1 1 100
