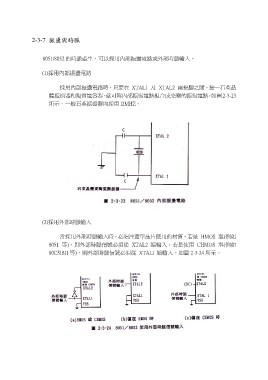

2-3-7 振盪與時脈

8051/8052 的時脈產生，可以採用內部振盪電路或外部時脈輸入。
(1)採用內部振盪電路

採用內部振盪電路時，只要在 XTAL1 及 XTAL2 兩接腳之間，接一石英晶
體振盪器和陶質電容器，就可與內部振盪電路組合成完整的振盪電路。如圖 2-3-23
所示。一般石英振盪器均採用 l2MHZ。

(2)採用外部時脈輸入
當採用外部時脈輸入時，必須注意單晶片使用的材質。若是 HMOS 型(例如

8051 等)，則外部時脈信號必須從 XTAL2 端輸入，若是使用 CHMOS 型(例如
80C5lBH 等)，則外部時脈信號必須從 XTALl 端輸入。如圖 2-3-24 所示。
