8-5 串列埠中斷應用實例

利用 UART 模式 1 做為串列埠工作模式時，將 TXD 接到 RXD，即可將 TXD 傳送
出的信號再由 RXD 接收，並利用一七段顯示器經由 7447 解碼電路，顯示出其傳送值。

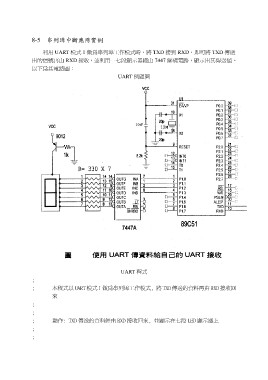

以下為其電路圖：

UART 例題圖

UART 程式
;
; 本程式以 UART 模式 1 做為串列埠工作模式, 將 TXD 傳送的資料再由 RXD 接收回

來
;
;
; 動作: TXD 傳送的資料經由 RXD 接收回來, 並顯示在七段 LED 顯示器上
;
;
