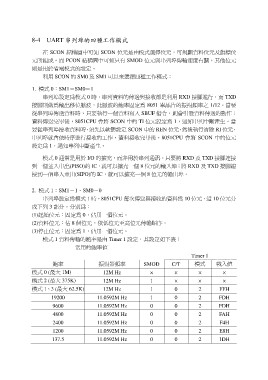

8-4 UART 串列埠的四種工作模式

在 SCON 結構圖中可知 SCON 位元是由模式選擇位元，可規劃資料位元及旗標位
元所組成。而 PCON 結構圖中可知只有 SMOD 位元與串列埠傳輸速度有關，其他位元
則是用於省電模式的設定。

利用 SCON 的 SM0 及 SM1 可以來選擇四種工作模式：

1. 模式 0：SM1＝SM0＝1
串列埠設定為模式 0 時，串列資料的傳送與接收都是利用 RXD 接腳進行，而 TXD

接腳則做為輸出移位脈波，此脈波的鮑率固定為 8051 單晶片的振盪頻率之 1/12。當要
從串列埠傳送資料時，只要執行一個資料寫入 SBUF 指令，則會引發資料傳送的動作；
資料傳送完畢後，8051CPU 會將 SCON 中的 TI 位元設定為 1，通知串列中斷產生。當
要從串列埠接收資料時，須先以軟體設定 SCON 中的 REN 位元，然後執行清除 RI 位元，
串列埠就會依時序進行接收的工作，資料接收完畢後，8051CPU 會將 SCON 中的位元
設定為 1，通知串列中斷產生。

模式 0 通常是用於 I/O 的擴充，而非用於串列通訊。只要將 RXD 及 TXD 接腳連接
到一個並入串出(PISO)的 IC，就可以擴充一個 8 位元的輸入埠；將 RXD 及 TXD 接腳連
接到一個串入並出(SIPO)的 IC，就可以擴充一個 8 位元的輸出埠。

2. 模式 1：SM1＝1、SM0＝0
串列埠設定為模式 1 時，8051CPU 每次傳送與接收的資料為 10 位元，這 10 位元分

成下列 3 部分，分別為：
(1)起始位元：固定為 0，佔用一個位元。
(2)資料位元：佔 8 個位元，依低位元至高位元傳輸順序。
(3)停止位元：固定為 1，佔用一個位元。

模式 1 資料傳輸的鮑率是由 Timer 1 設定，其設定如下表：
常用的鮑率值

鮑率 振盪器頻率 SMOD Timer 1
模式 0 (最大 1M) 12M Hz × C/T 模式 載入值
模式 2 (最大 375K) 12M Hz 1
模式 1、3 (最大 62.5K) 12M Hz 1 ×× ×
×× ×

0 2 FFH

19200 11.0592M Hz 1 0 2 FDH

9600 11.0592M Hz 0 0 2 FDH

4800 11.0592M Hz 0 0 2 FAH

2400 11.0592M Hz 0 0 2 F4H

1200 11.0592M Hz 0 0 2 E8H

137.5 11.0592M Hz 0 0 2 1DH
