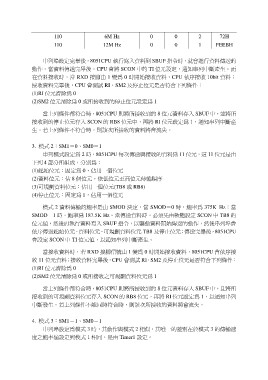

串列埠設定完畢後，8051CPU 執行寫入資料到 SBUF 指令時，就會進行資料傳送的
動作。當資料傳送完畢後，CPU 會將 SCON 中的 TI 位元設定，通知串列中斷產生。而
在資料接收時，當 RXD 接腳由 1 變為 0 時開始接收資料，CPU 依序接收 10bit 資料；
接收資料完畢後，CPU 會測試 RI、SM2 及停止位元是否符合下列條件：
(1)RI 位元清除為 0
(2)SM2 位元清除為 0 或所接收到的停止位元設定為 1

當上列條件都符合時，8051CPU 則將所接收到的 8 位元資料存入 SBUF 中，並將所
接收到的停止位元存入 SCON 的 RB8 位元中，再將 RI 位元設定為 1，通知串列中斷產
生。若上列條件不符合時，則該次所接收的資料將會流失。

3. 模式 2：SM1＝0、SM0＝1
串列模式設定為 2 時，8051CPU 每次傳送與接收的資料為 11 位元，這 11 位元是由

下列 4 部分所組成，分別為：
(1)起始位元：固定為 0，佔用一個位元
(2)資料位元：佔 8 個位元，依低位元至高位元傳輸順序
(3)可規劃資料位元：佔用一個位元(TB8 或 RB8)
(4)停止位元：固定為 1，佔用一個位元

模式 2 資料傳輸的鮑率是由 SMOD 決定，當 SMOD＝0 時，鮑率為 375K Hz；當
SMOD＝1 時，鮑率為 187.5K Hz。當傳送資料時，必須先由軟體設定 SCON 中 TB8 的
位元值，然後再執行資料寫入 SBUF 指令，以驅動資料開始傳送的動作，然後串列埠會
依序傳送起始位元、資料位元、可規劃資料位元 TB8 及停止位元；傳送完畢後，8051CPU
會設定 SCON 中 TI 位元值，以通知串列中斷產生。

當接收資料時，若 RXD 接腳信號由 1 變為 0 時開始接收資料，8051CPU 會依序接
收 11 位元資料；接收資料完畢後，CPU 會測試 RI、SM2 及停止位元是否符合下列條件：
(1)RI 位元清除為 0
(2)SM2 位元清除為 0 或所接收之可規劃資料位元為 1

當上列條件都符合時，8051CPU 則將所接收到的 8 位元資料存入 SBUF 中，且將所
接收到的可規劃資料位元存入 SCON 的 RB8 位元，再將 RI 位元設定為 1，以通知串列
中斷發生。若上列條件不能同時符合時，則該次所接收的資料將會流失。

4. 模式 3：SM1＝1、SM0＝1
串列埠設定為模式 3 時，其動作與模式 2 相似，其唯一的差別在於模式 3 的傳輸速

度之鮑率值設定與模式 1 相同，是由 Timer1 設定。
