CH-CPLD 補充教材
常見現成正反器 IC
7473：主奴式 JK 型正反器。
7474：有預置及清除之二個 D 型正緣正反器。
7475：4 位元栓鎖器。
74107：有清除之二個主奴式 JK 型正反器。(新型改成負緣觸發)
74109：有預置及清除之二個 JK 正緣正反器。
74112：有預置及清除之二個 JK 負緣正反器。

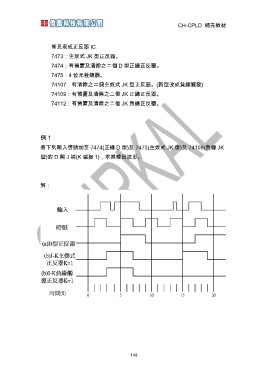

例 1：
將下列輸入信號加至 7474(正緣 D 型)及 7473(主奴式 JK 型)及 74109(負緣 JK
型)的 D 與 J 端(K 端接 1)，求其輸出波形。
解：
