CH-CPLD 補充教材

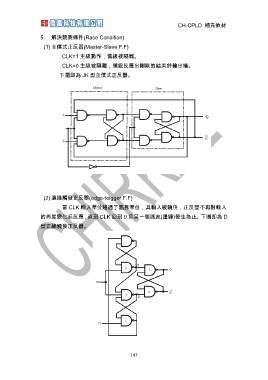

5. 解決競賽條件(Race Condition)
(1) 主僕式正反器(Master-Slave F.F)
CLK=1 主級動作，僕級被隔離。
CLK=0 主級被隔離，僕級反應出剛剛的結果於輸出端。
下圖即為 JK 型主僕式正反器。
(2) 邊緣觸發正反器(edge-teigger F.F)
當 CLK 輸入準位超過了臨界準位，其輸入被鎖住，正反器不再對輸入
的再度變化起反應，直到 CLK 回到 0 且另一個脈波(邊緣)發生為止。下圖即為 D
型正緣觸發正反器。
147
