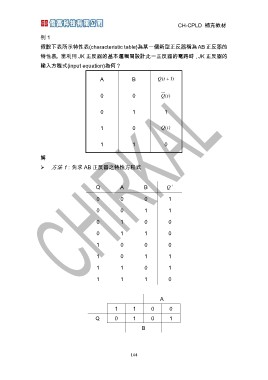

CH-CPLD 補充教材
例1
假設下表所示特性表(characteristic table)為某一個新型正反器稱為 AB 正反器的
特性表。當利用 JK 正反器的基本邏輯閘設計此一正反器的電路時，JK 正反器的
輸入方程式(input equation)為何？
A B Q(t + 1)
0 0 Q(t)
011
1 0 Q(t)
11 0
解
¾ 方法 1：先求 AB 正反器之特性方程式
Q A B Q+
0001
0011
0100
0110
1000
1011
1101
1110
A
1100
Q0101
B
144
