CH-CPLD 補充教材

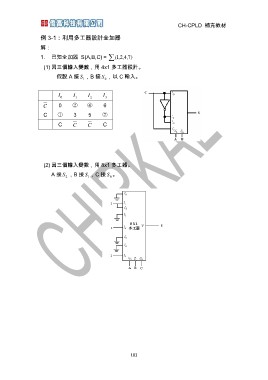

例 3-1：利用多工器設計全加器

解：

1. 已知全加器 S(A,B,C)＝ ∑(1,2,4,7)

(1) 因三個輸入變數，用 4x1 多工器設計。
假設 A 接 S1 ，B 接 S0 ，以 C 輸入。

I0 I1 I2 I3

C 0 ②④ 6
C①3 5 ⑦

CCC C

(2) 因三個輸入變數，用 8x1 多工器。
A 接 S2 ，B 接 S1 ，C 接 S0 。

103
