CH-CPLD 補充教材

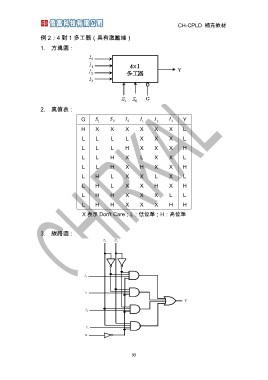

例 2：4 對 1 多工器（具有激勵端）
1. 方塊圖：

2. 真值表：
G S1 S0 I 0 I1 I 2 I3 Y

HX X X X X XL
LL L L XX XL
L L L H X X XH
LL H X L X XL
L L H X H X XH
LH L XX L XL
LH L X X H XH
LH H XXX LL
L H H X X X HH
X 表示 Don't Care；L：低位準；H：高位準

3. 線路圖：
