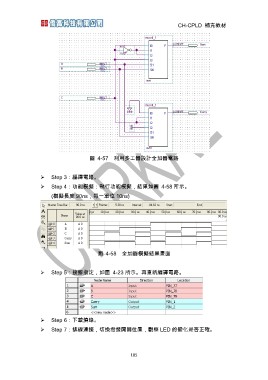

CH-CPLD 補充教材 圖 4-57 利用多工器設計全加器電路 ¾ Step 3:編譯電路。 ¾ Step 4:功能模擬:執行功能模擬,結果如圖 4-58 所示。 (模擬長度 90ns,每一單位 10ns) 圖 4-58 全加器模擬結果畫面 ¾ Step 5:接腳指定,如圖 4-23 所示。再重新編譯電路。 ¾ Step 6:下載燒錄。 ¾ Step 7:排線連接,切換指撥開關位置,觀察 LED 的變化是否正確。 105
