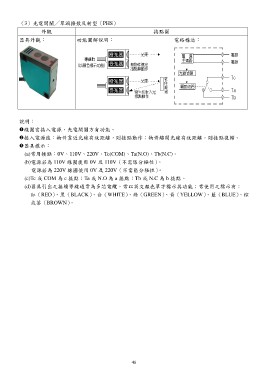

（3）光電開關╱單頭擴散反射型（PHS）

外觀 接點圖
電路構造：
器具外觀： 功能圖解說明：

說明：
線圈需接入電源，光電開關方有功能。
接入電源後：物件靠近光線有效距離，則接點動作；物件離開光線有效距離，則接點復歸。
器具標示：

(a)常用接點：0V、110V、220V、Tc(COM)、Ta(N.O)、Tb(N.C)。
(b)電源若為 110V 線圈使用 0V 及 110V（不需區分極性）。

電源若為 220V 線圈使用 0V 及 220V（不需區分極性）。
(c)Tc 或 COM 為 c 接點；Ta 或 N.O 為 a 接點；Tb 或 N.C 為 b 接點。
(d)器具引出之接續導線通常為多芯電纜，常以英文顏色單字標示其功能；常使用之標示有：

紅（RED）、黑（BLACK）、白（WHITE）、綠（GREEN）、黃（YELLOW）、藍（BLUE）、棕
或茶（BROWN）。
