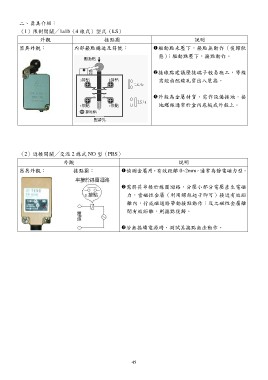

二、器具介紹：

（1）限制開關╱1a1b（4 線式）型式（LS）

外觀 接點圖 說明
驅動點未壓下，接點無動作（復歸狀
器具外觀： 內部接點構造及符號：
態）；驅動點壓下，接點動作。

接線點建議壓接端子較易施工，導線
需經由配線孔穿出入裝接。

外殼為金屬材質，需作設備接地，接
地螺絲通常於盒內底板或外殼上。

（2）近接開關╱交流 2 線式 NO 型（PRS）

外觀 說明

器具外觀： 接點圖： 偵測金屬用，有效距離 0~2mm，通常為靜電磁力型。

需將其串接於線圈迴路，分壓小部分電壓產生電磁
力，當磁性金屬（利用螺絲起子即可）接近有效距
離內，行成磁通路帶動接點動作；反之磁性金屬離
開有效距離，則接點復歸。

若無接續電源時，測試其接點無法動作。
