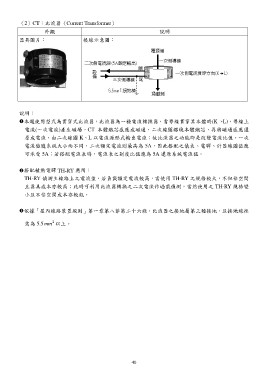

（2）CT：比流器（Current Transformer）

外觀 說明

器具圖片： 接線示意圖：

說明：
本題使用型式為貫穿式比流器，比流器為一種電流轉換器，當導線貫穿其本體時(K→L)，導線上

電流(一次電流)產生磁場，CT 本體鐵芯感應成磁通，二次線圈纏繞本體鐵芯，再將磁通感應還
原成電流，由二次線圈 K、L 以電流源形式輸出電流；故比流器之功能即是改變電流比值。一次
電流值隨系統大小而不同，二次額定電流則最高為 5A，因此搭配之儀表、電驛、計器線圈值應
可承受 5A；若搭配電流表時，電流表之刻度比值應為 5A 還原系統電流值。

搭配積熱電驛 TH-RY 應用：
TH-RY 偵測主線路上之電流值，若負載額定電流較高，需使用 TH-RY 之規格較大，不但佔空間
且器具成本亦較高；此時可利用比流器轉換之二次電流作過載偵測，當然使用之 TH-RY 規格變
小且不佔空間成本亦較低。

依據「屋內線路裝置規則」第一章第八節第二十六條，比流器之接地屬第三種接地，且接地線徑

需為 5.5 mm2 以上。
