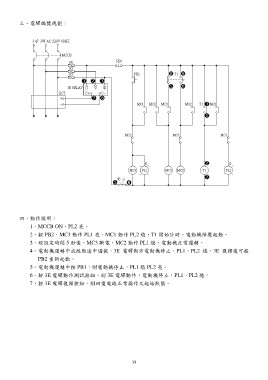

三、電驛編號規劃：
四、動作說明：
1、MCCB ON，PL2 亮。
2、按 PB2，MC3 動作 PL1 亮，MC1 動作 PL2 熄，T1 開始計時，電動機降壓起動。
3、經設定時間 5 秒後，MC3 斷電，MC2 動作 PL1 熄，電動機正常運轉。
4、電動機運轉中或啟動途中過載，3E 電驛動作電動機停止，PL1、PL2 熄，3E 復歸後可按
PB2 重新起動。
5、電動機運轉中按 PB1，則電動機停止，PL1 熄 PL2 亮。
6、按 3E 電驛動作測試按鈕，則 3E 電驛動作，電動機停止，PL1、PL2 熄。
7、按 3E 電驛復歸按鈕，則回復電路正常操作之起始狀態。
