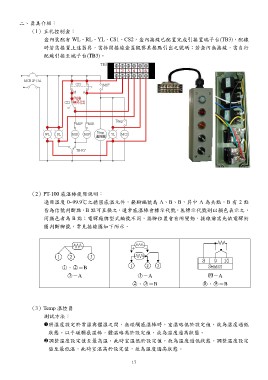

二、器具介紹：
（1）五孔控制盒：
盒內裝配有 WL、RL、YL、CS1、CS2，盒內接線已配置完成引接置端子台(TB3)，配線
時若需接置上述器具，需拆開接線盒蓋觀察其接點引出之號碼；若盒內無接線，需自行
配線引接至端子台(TB3)。

（2）PT-100 感溫棒使用說明：
適用溫度 0~99.9℃之精密感溫元件，接腳編號為 A、B、B，其中 A 為共點，B 有 2 點
皆為信號判斷點，B 點可互換之，通常感溫棒會標示代號，無標示代號則以顏色表示之，
同顏色者為 B 點；電驛廠牌型式編號不同，接腳位置會有所變動，接線前需先依電驛附
圖判斷腳號，常見接線圖如下所示。

○1 、○2 ＝B ○1 ＝A 1○0＝A
○3 ＝A ○2 、○3 ＝B ○8 、○9 ＝B

（3）Temp 溫控器
測試方法：
將溫度設定於常溫與體溫之間，無碰觸感溫棒時，室溫略低於設定值，故為溫度過低
狀態。以手碰觸感溫棒，體溫略高於設定值，故為溫度過高狀態。
調整溫度設定值至最高溫，此時室溫低於設定值，故為溫度過低狀態。調整溫度設定
值至最低溫，此時室溫高於設定值，故為溫度過高狀態。
