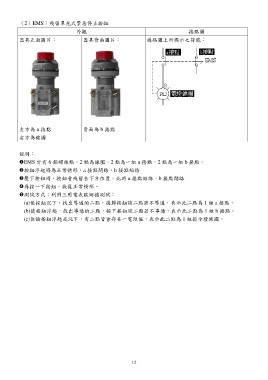

（2）EMS：殘留罩光式緊急停止按鈕

外觀 接點圖
線路圖上所標示之符號：
器具正面圖片： 器具背面圖片：

左方為 a 接點 背面為 b 接點
右方為線圈

說明：
EMS 計有 6 個螺絲點，2 點為線圈，2 點為一組 a 接點，2 點為一組 b 接點。
按鈕浮起時為正常情形，a 接點開路，b 接點短路
壓下按鈕時，按鈕會殘留在下方位置，此時 a 接點短路，b 接點開路
再按一下按鈕，恢復正常情形。
測試方式：利用三用電表歐姆檔測試：

(a)使按鈕沉下，找出導通的二點，復歸按鈕該二點若不導通，表示此二點為 1 組 a 接點。
(b)使按鈕浮起，找出導通的二點，按下按鈕該二點若不導通，表示此二點為 1 組 b 接點。
(c)無論按鈕浮起或沉下，有二點皆會存在一電阻值，表示此二點為 1 組指示燈線圈。
