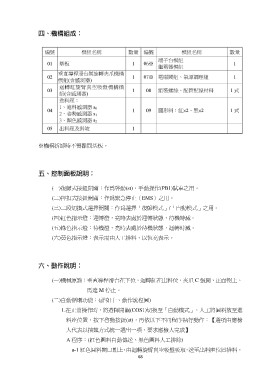

※機構拆缷時不需離開基板。

(一)復歸式按鈕開關：作為啟動(st)、手動操作(PB1)試車之用。
(二)押扣式按鈕開關：作為緊急停止（EMS）之用。
(三)二段切換式選擇開關：作為選擇「復歸模式」/「自動模式」之用。
(四)紅色指示燈：運轉燈，亮時表處於運轉狀態，待機時滅。
(五)綠色指示燈：待機燈，亮時表處於待機狀態，運轉時滅。
(六)黃色指示燈：表示需由人工排料，以恆亮表示。

(一)機械原點：垂直導桿滑台在下位，迴轉缸在出料位，夾爪 C 張開，正面朝上，
馬達 M 停止。

(二)自動循環功能：(詳如十、動作流程圖)
1.在正常操作時，將選擇開關(COS1)切換至「自動模式」，人工將圓料放至進
料座位置，按下啟動按鈕(st)，再依以下不同程序執行動作：【選項由應檢
人代表以抽籤方式統一選出一項，要求應檢人完成】
A 程序：(紅色圓料自動傳送、黑色圓料人工排除)
a-1 紅色圓料開口朝上，由迴轉旋臂真空吸盤吸取，送至出料座位置排料。
