(3) 太陽能電池電腦監測軟體。

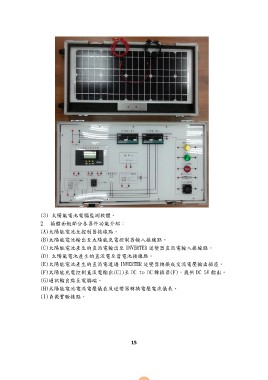

2 箱體面板部分各器件功能介紹：
(A)太陽能電池至控制器接線點。
(B)太陽能電池輸出至太陽能充電控制器輸入接線點。
(C)太陽能電池產生的直流電輸出至 INVERTER 逆變器直流電輸入接線點。
(D) 太陽能電池產生的直流電至蓄電池接線點。
(E)太陽能電池產生的直流電透過 INVERTER 逆變器轉換成交流電壓輸出插座。
(F)太陽能充電控制直流電輸出(C1)至 DC to DC 轉換器(F)，提供 DC 5V 輸出。
(G)通訊輸出點至電腦端。
(H)太陽能電池電流電壓儀表及逆變器轉換電壓電流儀表。
(I)負載實驗接點。
