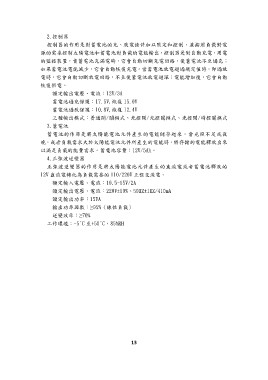

2.控制器
控制器的作用是對蓄電池的充、放電條件加以限定和控制，並按照負載對電
源的需求控制太陽電池和蓄電池對負載的電能輸出。控制器是對自動充電、用電
的監控裝置，當蓄電池充滿電時，它會自動切斷充電回路，使蓄電池不至過充；
如果蓄電池電能減少，它會自動恢復充電。當蓄電池放電超過規定值時，即過放
電時，它會自動切斷放電回路，不至使蓄電池放電過深；電能增加後，它會自動
恢復供電。

額定輸出電壓、電流：12V/3A
蓄電池過充保護：17.5V,恢復 15.0V
蓄電池過放保護：10.8V,恢復 12.4V
三種輸出模式：普通開/關模式、光控開/光控關模式、光控開/時控關模式
3.蓄電池
蓄電池的作用是將太陽能電池元件產生的電能儲存起來。當光照不足或夜
晚，或者負載需求大於太陽能電池元件所產生的電能時，將存儲的電能釋放出來
以滿足負載的能量需求。蓄電池容量：12V/5Ah。
4.正弦波逆變器
正弦波逆變器的作用是將太陽能電池元件產生的直流電或者蓄電池釋放的
12V 直流電轉化為負載需要的 110/220V 正弦交流電。
額定輸入電壓、電流：10.5-15V/2A
額定輸出電壓、電流：220V±10%、50HZ±1HZ/410mA
額定輸出功率：15VA
輸出功率因數：≥95%（線性負載）
逆變效率：≥70%
工作環境：-5°C 至+50°C，85%RH
