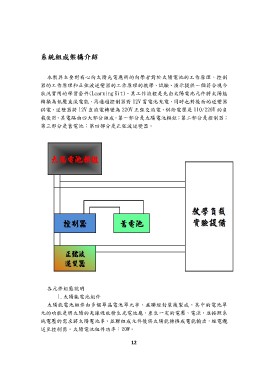

系統組成架構介紹

本教具主要對有心向太陽光電應用的向學者對於太陽電池的工作原理、控制
器的工作原理和正弦波逆變器的工作原理的教學、詴驗、演示提供一個符合現今
狀況實用的學習套件(Learning Kit)。其工作流程是先由太陽電池元件將太陽能
轉換為低壓直流電能，再通過控制器對 12V 蓄電池充電，同時也對後面的逆變器
供電，逆變器將 12V 直流電轉變為 220V 正弦交流電，供給電壓是 110/220V 的負
載使用。其電路由四大部分組成。第一部分是太陽電池模組；第二部分是控制器；
第三部分是蓄電池；第四部分是正弦波逆變器。

各元件組態說明
1.太陽能電池組件

太陽能電池組件由多個單晶電池單元串、並聯經封裝後製成。其中的電池單
元的功能是將太陽的光線吸收發生光電效應，產生一定的電壓、電流，並按照系
統電壓的需求將太陽電池串、並聯組成元件後將太陽能轉換成電能輸出，經電纜
送至控制器。太陽電池組件功率：20W。
