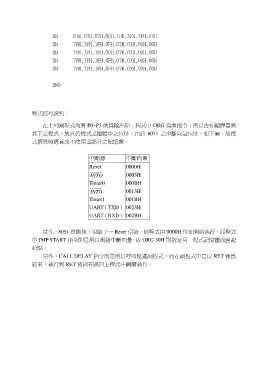

Page 64 -

DB 01H,03H,07H,0FH,1FH,3FH,7FH,FFH
DB 7FH,3FH,1FH,0FH,07H,03H,01H,00H
DB 7FH,3FH,1FH,0FH,07H,03H,01H,00H
DB 7FH,3FH,1FH,0FH,07H,03H,01H,00H
DB 7FH,3FH,1FH,0FH,07H,03H,01H,00H

END

程式技巧說明：

在上列兩程式均將 P0~P3 做為輸出埠，程式中 ORG 為虛指令，用以告知編譯器將
其下之程式，放置於程式記憶體中之位址。由於 8051 之中斷向量位址，如下圖，故程
式撰寫時應養成不使用這部分之記憶體。

中斷源 中斷向量

Reset 0000H

INTO 0003H
Timer0 000BH

INT 0 0013H
Timer1 001BH

UART ( TXD ) 0023H

UART ( RXD ) 002BH

首先，8051 啟動後，須給予一 Reset 信號，則程式由 0000H 位址開始執行，而程式
中 JMP START 指令則是用以規避中斷向量，故 ORG 30H 則指定另一程式記憶體放置起
始點。

另外，CALL DELAY 指令則是用以呼叫延遲副程式，而在副程式中是以 RET 做為
結束，執行到 RET 後則在跳回主程式中繼續執行。
