Page 59 -

5-2 資料的輸出實例

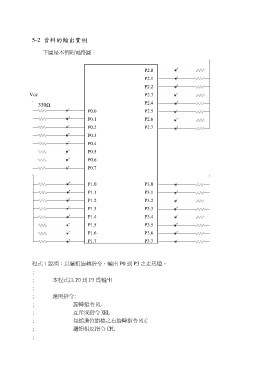

下圖是本例的電路圖：

Vcc P2.0
330Ω P2.1
P2.2
P0.0 P2.3
P0.1 P2.4
P0.2 P2.5
P0.3 P2.6
P0.4 P2.7
P0.5
P0.6 P3.0
P0.7 P3.1
P3.2
P1.0 P3.3
P1.1 P3.4
P1.2 P3.5
P1.3 P3.6
P1.4 P3.7
P1.5
P1.6
P1.7

程式 1 說明：以邏輯旋轉指令，輸出 P0 到 P3 之走馬燈。
;
; 本程式以 P0 到 P3 為輸出
;
; 應用指令:
; 旋轉指令 RL
; 互斥或指令 XRL
; 包括進位旗標之右旋轉指令 RLC
; 邏輯相反指令 CPL
;
