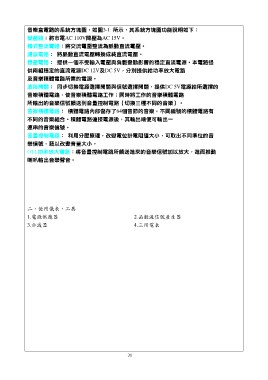

音樂盒電路的系統方塊圖，如圖3-1 所示，其系統方塊圖功能說明如下：
變壓器：將市電AC 110V降壓為AC 15V。
橋式整流電路：將交流電壓整流為脈動直流電壓。
濾波電路： 將脈動直流電壓轉換成純直流電壓。
穩壓電路： 提供一個不受輸入電壓與負載變動影響的穩定直流電源。本電路提
供兩組穩定的直流電源DC 12V及DC 5V，分別提供給功率放大電路
及音樂積體電路所需的電源。
波段開關： 同步切換電源選擇開關與信號選擇開關，提供DC 5V電源給所選擇的
音樂積體電路，使音樂積體電路工作；同時將工作的音樂積體電路
所輸出的音樂信號饋送到音量控制電路（切換三種不同的音樂）。
音樂積體電路： 積體電路內部儲存了64個音節的音樂，不同編號的積體電路有
不同的音樂組合。積體電路連接電源後，其輸出端便可輸出一
連串的音樂信號。
音量控制電路： 利用分壓原理，改變電位計電阻值大小，可取出不同準位的音
樂信號，藉以改變音量大小。
OTL功率放大電路：將音量控制電路所饋送進來的音樂信號加以放大，進而推動
喇叭輸出音樂聲音。

二、使用儀表、工具 2.函數波信號產生器
1.電源供應器 4.三用電表
3.示波器
