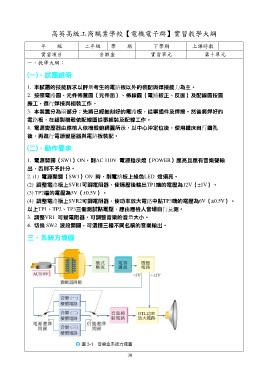

高英高級工商職業學校【電機電子群】實習教學大綱

年級 二年級 學 期 下學期 上課時數
實習項目 音樂盒 實習單元 第十單元
一、教學大綱：

(一)、試題說明

1. 本試題的技能訴求以評量考生的電路板以外的裝配與焊接能力為主。
2. 按照電路圖、元件佈置圖（元件面）、佈線圖（電路板正、反面）及配線圖按圖
施工，進行焊接與組裝工作。
3. 本裝置分為兩部分；先將已經蝕刻好的電路板，從事插件及焊接。然後將焊好的
電路板，在鋁製機殼依配線圖從事組裝及配線工作。
4. 電源變壓器由應檢人依機殼俯視圖所示，以中心沖定位後，使用鑽床自行鑽孔
後，再進行電源變壓器與電路板裝配。

(二)、動作要求

1. 電源開關（SW1）ON，則AC 110V 電源指示燈（POWER）應亮且應有音樂聲輸
出，否則不予計分。
2. (1) 電源開關（SW1）ON 時，則電路板上綠色LED 燈須亮。
(2) 調整電路板上SVR1可調電阻器，使穩壓後輸出TP1端的電壓為12V（±1V）。
(3) TP2端的電壓為5V（±0.5V）。
(4) 調整電路板上SVR2可調電阻器，使功率放大電路中點TP3端的電壓為6V（±0.5V）。
以上TP1、TP2、TP3三個測試點電壓，應由應檢人當場自行量測。
3. 調整VR1 可變電阻器，可調整音樂的音量大小。
4. 切換 SW2 波段開關，可選擇三種不同名稱的音樂輸出。

三、系統方塊圖
