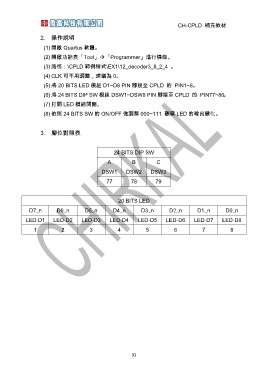

CH-CPLD 補充教材
2. 操作說明
(1) 開啟 Quartus 軟體。
(2) 開啟功能表「Tool」Æ「Programmer」進行燒錄。
(3) 路徑：\CPLD 範例程式\EX1\12_decoder3_8_2_4 。
(4) CLK 可不用調整，建議為 0。
(5) 將 20 BITS LED 模組 D1~D8 PIN 腳接至 CPLD 的 PIN1~8。
(6) 將 24 BITS DIP SW 模組 DSW1~DSW8 PIN 腳接至 CPLD 的 PIN77~86。
(7) 打開 LED 模組開關。
(8) 依照 24 BITS SW 的 ON/OFF 做調整 000~111 觀察 LED 的輸出變化。
3. 腳位對照表
24 BITS DIP SW
ABC
DSW1 DSW2 DSW3
77 78 79
20 BITS LED
D7_n D6_n D5_n D4_n D3_n D2_n D1_n D0_n
LED-D1 LED-D2 LED-D3 LED-D6 LED-D7 LED-D8
LED-D4 LED-D5
1 2 3 6 7 8
45
93
