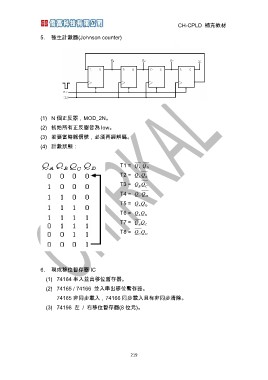

5. 強生計數器(Johnson counter)
(1) N 個正反器，MOD_2N。
(2) 初始所有正反器皆為 low。
(3) 若要當時脈信號，必須再經解碼。
(4) 計數狀態：
T1 = QA QD
T2 = QA QB
T3 = QB QC
T4 = QC QD
T5 = QAQD
T6 = QAQB
T7 = QBQC
T8 = QCQD
6. 現成移位暫存器 IC
(1) 74164 串入並出移位暫存器。
(2) 74165 / 74166 並入串出移位暫存器。
74165 非同步載入，74166 同步載入且有非同步清除。
(3) 74198 左 / 右移位暫存器(8 位元)。
