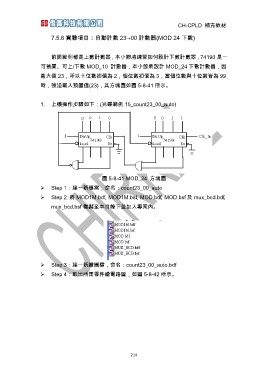

7.5.6 實驗項目：自動計數 23→00 計數器(MOD 24 下數)

前面範例都是上數計數器，本小節將練習如何設計下數計數器，74190 是一
可預置、可上/下數 MOD_10 計數器，本小節將設計 MOD_24 下數計數器，因
最大值 23，所以十位數初值為 2，個位數初值為 3，當個位數與十位數皆為 99
時，強迫載入預置值(23)，其方塊圖如圖 5-8-41 所示。
1. 上機操作步驟如下：(光碟範例 15_count23_00_auto)

圖 5-8-41 MOD_24 方塊圖
¾ Step 1：建一新專案，命名：count23_00_auto
¾ Step 2：將 MOD1M.bdf、MOD1M.bsf、MOD.bdf、MOD.bsf 及 mux_bcd.bdf、

mux_bcd.bsf 複製至本目錄下並加入專案內。

¾ Step 3：建一新繪圖檔，命名：count23_00_auto.bdf
¾ Step 4：取出所需零件繪電路圖，如圖 5-8-42 所示。
