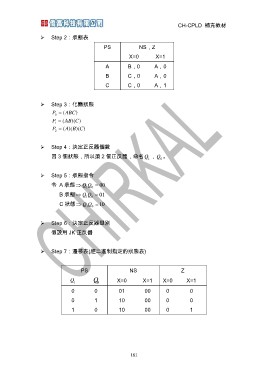

CH-CPLD 補充教材

¾ Step 2：狀態表

PS NS，Z

X=0 X=1

A B，0 A，0

B C，0 A，0

C C，0 A，1

¾ Step 3：化簡狀態
P0 = ( ABC)
P1 = ( AB)(C)
P2 = ( A)(B)(C)

¾ Step 4：決定正反器個數
因 3 個狀態，所以須 2 個正反器，命名 Q1 ， Q0 。

¾ Step 5：狀態指令
令 A 狀態 ⇒ Q1Q0 = 00
B 狀態 ⇒ Q1Q0 = 01
C 狀態 ⇒ Q1Q0 = 10

¾ Step 6：決定正反器型別
假設用 JK 正反器

¾ Step 7：遷移表(經二進制指定的狀態表)

PS NS Z
X=0 X=1 X=0 X=1
Q1 Q0 01 00
10 00 00
00 10 00 00
01 01
10
