CH-CPLD 補充教材

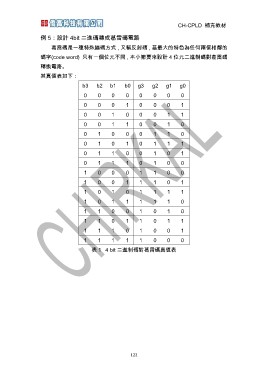

例 5：設計 4bit 二進碼轉成葛雷碼電路

葛雷碼是一種特殊編碼方式，又稱反射碼，基最大的特色為任何兩個相鄰的
碼字(code word) 只有一個位元不同，本小節要來設計 4 位元二進制碼對葛雷碼
轉換電路。
其真值表如下：

b3 b2 b1 b0 g3 g2 g1 g0
0 00 00 000
0 00 10 001
0 01 00 011
0 01 10 010
0 10 00 110
0 10 10 111
0 11 00 101
0 11 10 100
1 00 01 100
1 00 11 101
1 01 01 111
1 01 11 110
1 10 01 010
1 10 11 011
1 11 01 001
1 11 11 000

表 1 4 bit 二進制碼對葛雷碼真值表
