丙級室內配線技能檢定術科題庫解析

E〃 ELCB

≡﹣崖」夙「︻≡ 7旦u
• •50

︻I﹦旨T C3.5電纜

綠 Ⅱ WⅢ
燈廚
4 PVC 路房
控專
╴L 膠 制用

引 -帶 插
巫 座
－叵←
•••• 5.5x3C

電機控芾Il箱

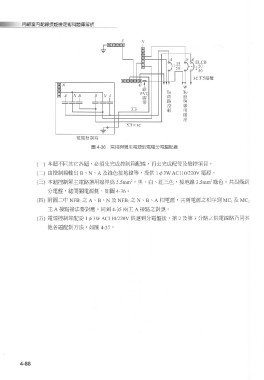

圄斗﹣36常用與備用電源到電燈分電盤配線

(-) 本題不同其它各題,必須先完成控制箱配線,再去完成配管及燈控項目。
（二） 由控制箱輸出B、N、A及綠色接地線等,提供l￠3WACll0／220V電源。
﹙三） 本題控制箱主電路選用線徑篇5.5mm2,黑、白、紅三色,接地線35m㎡綠色。共四條至Il

分電盤,總開關電源側,如圖4﹣36。
（四） 附圖二中NPBI之A、B、N及NPB2之N、B、A相電源,其兩電源之相序至IlMCl及MC2

主A接點接法要對應。同圖4﹣35兩主A接點之對應。
（五） 電源控制箱配妥l￠3WACll0／220V供應至ll分電盤後,第2及第3分路之供電線路乃同其

他各題配制方法,如圖4﹣37。

4-88
