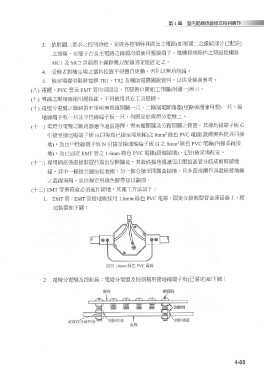

第4章室內配線技能檢定術科實作

3依附圖二要求之控制功能,完成各控制器具間及主電路（如附圖二之虛線部分已配妥）
之接線,至端子台及主電路之線端均須使用壓接端子。電機控制箱內之電磁接觸器

MCl及MC2負載∣且∣∣主線路應以配線固定座固定之。

4受檢者對檢定場之器具位置不得擅自更動,否貝∣l以無功能論。

5.檢定場提供限時電驛TRl、TR2及輔助電驛圖說資料,以供受檢者參考。

（八）電纜、PVC管及EMT管均須固定,其裝置位置如工作圖﹙附圖一）所示。
﹙九）導線之壓接應使用壓接鉗,不得使用其它工具壓接。
（十）電燈分電盤之斷路器有單極無熔線開關-只、二極漏電斷路器（短路保護兼用型）-只、接

地線端子板-只及中性線端子板-只,均固定腓電燈分電盤上。

（十一）電燈分電盤之斷路器應作適當選擇,需有總開關及分路開關之裝置。其接地線端子板G
引接至接地極端子板E﹙即視烏巳接至接地極）之8mm2綠色PVC電線﹙設備與系統共同接
地）,及由中性線端子板N引接至接地線端子板G之8mm2綠色PVC電線（內線系統接
地）,及已固定EMT管之l6mm綠色PVC電線（設備接地）,已由檢定場配妥。

（十二）專用插座係直接裝置於露出型開關盒,其設備接地線應使用壓接套管分歧成兩條接地

線,其中一條接至插座接地極,另-條分接至開關盒接地。且多蕊電纜作烏設備接地線

之蕊線兩端,須依規定用綠色膠帶加以識別。

（十三）EMT管與箱盒必須施作接地,其施工方法如下:

l EMT管:EMT管接地線採用 l.6mm綠色PVC電線,固定在接地型管盒連接器上,接

地裝置如下圖:

•

•

@圉

•

•
@

∣吏用l6mm綠色PVC電線

勺 電燈分電盤及控制箱:電燈分電盤及控制箱用接地線端子板（已固定）如下圖

≡

銅排 銅螺絲
且r＼∣／u＼╴／il＼／U＼／i↖糸
辯量舅╴臺--霪辯鰓螺蜩
直接攻鐳縝》跚∣跺︺﹨翮l-鱗鱔.= ` /

4-85
