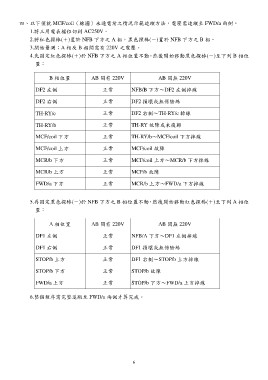

四、以下僅就 MCF/coil（線圈）未通電前之情況示範追蹤方法，電壓需追蹤至 FWD/a 兩側。
1.將三用電表檔位切到 AC250V。
2.將紅色探棒(＋)置於 NFB 下方之 A 相，黑色探棒(－)置於 NFB 下方之 B 相。
3.開始量測；A 相及 B 相間需有 220V 之電壓。
4.先固定紅色探棒(＋)於 NFB 下方之 A 相位置不動，然後開始移動黑色探棒(－)至下列 B 相位
置：

B 相位置 AB 間有 220V AB 間無 220V
DF2 左側
DF2 右側 正常 NFB/B 下方～DF2 左側掉線
TH-RY/c
TH-RY/b 正常 DF2 損壞或無保險絲
MCF/coil 下方
MCF/coil 上方 正常 DF2 右側～TH-RY/c 掉線
MCR/b 下方
MCR/b 上方 正常 TH-RY 故障或未復歸
FWD/a 下方
正常 TH-RY/b～MCF/coil 下方掉線

正常 MCF/coil 故障

正常 MCF/coil 上方～MCR/b 下方掉線

正常 MCF/b 故障

正常 MCR/b 上方～FWD/a 下方掉線

5.再固定黑色探棒(－)於 NFB 下方之 B 相位置不動，然後開始移動紅色探棒(＋)至下列 A 相位
置：

A 相位置 AB 間有 220V AB 間無 220V
DF1 左側
DF1 右側 正常 NFB/A 下方～DF1 左側掉線
STOP/b 上方
STOP/b 下方 正常 DF1 損壞或無保險絲
FWD/a 上方
正常 DF1 右側～STOP/b 上方掉線

正常 STOP/b 故障

正常 STOP/b 下方～FWD/a 上方掉線

6.整個程序需完整追蹤至 FWD/a 兩側才算完成。
