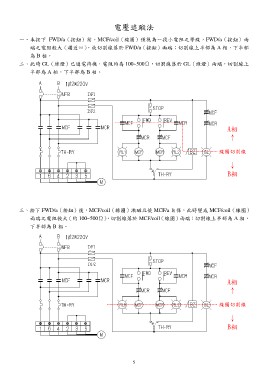

電壓追蹤法
一、未按下 FWD/a（按鈕）前，MCF/coil（線圈）僅視為一段小電阻之導線，FWD/a（按鈕）兩
端之電阻較大（趨近∞），故切割線落於 FWD/a（按鈕）兩端；切割線上半部為 A 相，下半部
為 B 相。
二、此時 GL（綠燈）已通電待機，電阻約為 100~500Ω，切割線落於 GL（綠燈）兩端，切割線上
半部為 A 相，下半部為 B 相。
DF1
DF2
A相
↑
線圈切割線
↓
B相
三、按下 FWD/a（按鈕）後，MCF/coil（線圈）激磁且使 MCF/a 自保，此時變成 MCF/coil（線圈）
兩端之電阻較大（約 100~500Ω），切割線落於 MCF/coil（線圈）兩端；切割線上半部為 A 相，
下半部為 B 相。
DF1
DF2
A相
↑
線圈切割線
↓
B相
5
