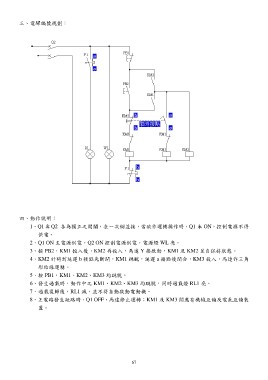

三、電驛編號規劃：
四、動作說明：
1、Q1 & Q2 各為獨立之開關，在一次側並接，當欲作運轉操作時，Q1 未 ON，控制電源不得
供電。
2、Q1 ON 主電源供電，Q2 ON 控制電源供電，電源燈 WL 亮。
3、按 PB2，KM1 投入後，KM2 再投入，馬達 Y 接啟動，KM1 及 KM2 呈自保持狀態。
4、KM2 計時到延遲 b 接點先斷開，KM1 跳脫，延遲 a 接點後閉合，KM3 投入，馬達作三角
形結線運轉。
5、按 PB1，KM1、KM2、KM3 均跳脫。
6、發生過載時，動作中之 KM1、KM2、KM3 均跳脫，同時過載燈 RL1 亮。
7、過載復歸後，RL1 滅，並不得自動啟動電動機。
8、主電路發生短路時，Q1 OFF，馬達停止運轉；KM1 及 KM3 間應有機械互鎖及電氣互鎖裝
置。
