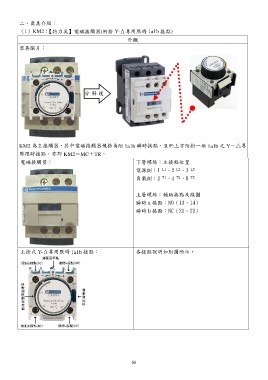

二、器具介紹：
（1）KM2：【特力美】電磁接觸器(附掛 Y-Δ專用限時 1a1b 接點)
外觀
器具圖片：
分解後
KM2 為主接觸器，其中電磁接觸器規格為附 1a1b 瞬時接點，且於上方附掛一組 1a1b 之 Y－△專
用限時接點，亦即 KM2＝MC＋TR。
電磁接觸器： 下層螺絲：主接點位置
電源側：1 L1、2 L2、3 L3
負載側：2 T1、4 T2、6 T3
上層螺絲：輔助接點及線圈
瞬時 a 接點：NO（13、14）
瞬時 b 接點：NC（21、22）
上掛式 Y-Δ專用限時 1a1b 接點： 各接點說明如附圖所示。
