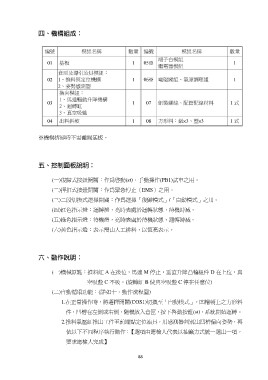

※機構拆缷時不需離開基板。

(一)復歸式按鈕開關：作為啟動(st)、手動操作(PB1)試車之用。
(二)押扣式按鈕開關：作為緊急停止（EMS）之用。
(三)二段切換式選擇開關：作為選擇「復歸模式」/「自動模式」之用。
(四)紅色指示燈：運轉燈，亮時表處於運轉狀態，待機時滅。
(五)綠色指示燈：待機燈，亮時表處於待機狀態，運轉時滅。
(六)黃色指示燈：表示需由人工排料，以恆亮表示。

(一)機械原點：推料缸 A 在後位，馬達 M 停止，垂直升降击輪組件 D 在上位，真
空吸盤 C 不吸。(旋轉缸 B 使真空吸盤 C 停在任意位)

(二)自動循環功能：(詳如十、動作流程圖)
1.在正常操作時，將選擇開關(COS1)切換至「自動模式」，凹槽朝上之方形料
件，凹槽在左側或右側，隨機放入倉匣，按下啟動按鈕(st)，系統開始運轉。
2.推料氣壓缸推出工件至前端點定位治具，用感測器判別出凹槽偏向姿勢，再
依以下不同程序執行動作：【選項由應檢人代表以抽籤方式統一選出一項，
要求應檢人完成】
