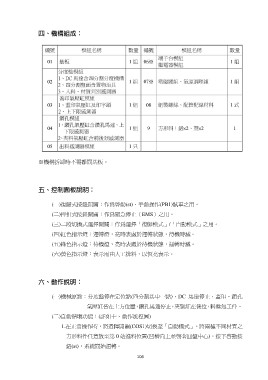

※機構拆缷時不需離開基板。

(一)復歸式按鈕開關：作為啟動(st)、手動操作(PB1)試車之用。
(二)押扣式按鈕開關：作為緊急停止（EMS）之用。
(三)二段切換式選擇開關：作為選擇「復歸模式」/「自動模式」之用。
(四)紅色指示燈：運轉燈，亮時表處於運轉狀態，待機時滅。
(五)綠色指示燈：待機燈，亮時表處於待機狀態，運轉時滅。
(六)黃色指示燈：表示需由人工排料，以恆亮表示。

(一)機械原點：分度盤停在定位點(四分割其中一點)，DC 馬達停止，蓋印、鑽孔
氣壓缸皆在上方位置，鑽孔馬達停止，夾緊缸在後位，料盤無工件。

(二)自動循環功能：(詳如十、動作流程圖)
1.在正常操作時，將選擇開關(COS1)切換至「自動模式」，將兩種不同材質之
方形料件任意放至第 0 站進料位置(凹槽向上並朝著圓盤中心)，按下啟動按
鈕(st)，系統開始運轉。
